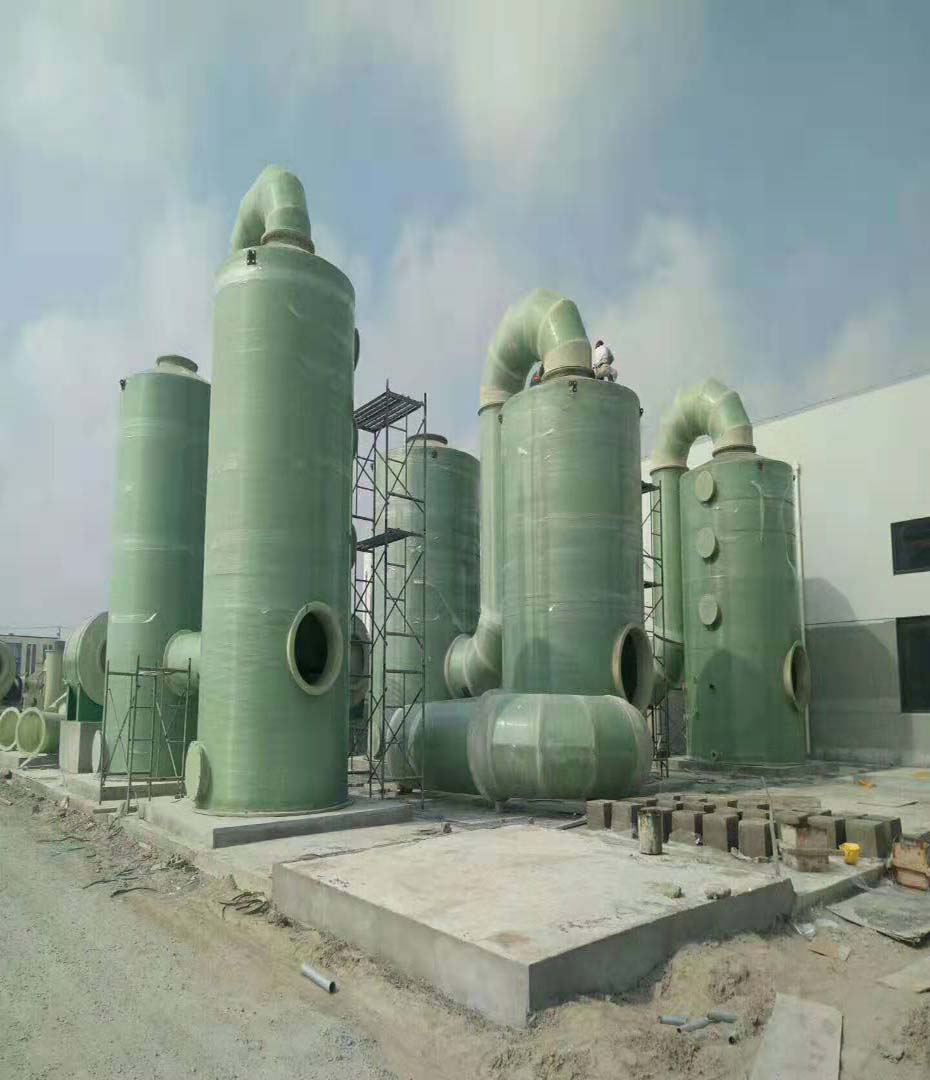

凈化塔是一種具有凈化效率高、操作管理簡單、使用壽命長的酸、堿性廢氣凈化工藝與設備。它具有結構簡單、能耗低、凈化效率高和適用范圍廣的特點，能有效去除氯化氫氣體(HCl)、硝酸氣體(HNO3)、氟化氫氣體(HF)、氨氣(NH3)、硫酸霧(H2SO4)、鉻酸(CrO3)、氰氫酸氣體(HCN)、堿蒸氣(NaOH)、硫化氫氣體(H2S)等水溶性氣體。



廢氣由風機引出后，首先進入酸霧廢氣凈化塔。吸收塔中堿性洗滌液由循環泵抽至塔中經填料向下流動，酸霧廢氣逆流上升，在填料的濕潤表面氣液接觸，發生一系列的物理化學反應，并由于濃度差而發生傳質過程，從而完成了將氣體的凈化過程，經凈化的廢氣脫水后由離心風機引出并達標排放。循環液定期排放至污水處理站。



工藝流程的系統組成



一般主要由廢氣收集系統、引風系統、廢氣凈化系統、排氣系統構成。



廢氣收集與管路系統



廢氣收集和管路系統，主要分為廢氣收集系統、廢氣輸送系統以及應急排放和凈化后尾氣排放系統。



廢氣輸送可采用防爆引風機，以克服本系統阻力。風機的壓頭根據凈化系統的結構進行確定。酸霧凈化塔具有效率高、耐腐蝕性強，高強度、低噪聲、耗電省、體積小，拆裝維修方便，輕巧耐用，外形美觀大方等優點。



目前國內對于腐蝕性氣體(如酸、堿性廢氣)的治理，采用最多的就是液體吸收法治理。采用液體吸收法治理該廢氣，關鍵在于酸霧凈化塔的選擇。



酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過酸霧凈化塔凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，最后回流至塔底循環使用。
